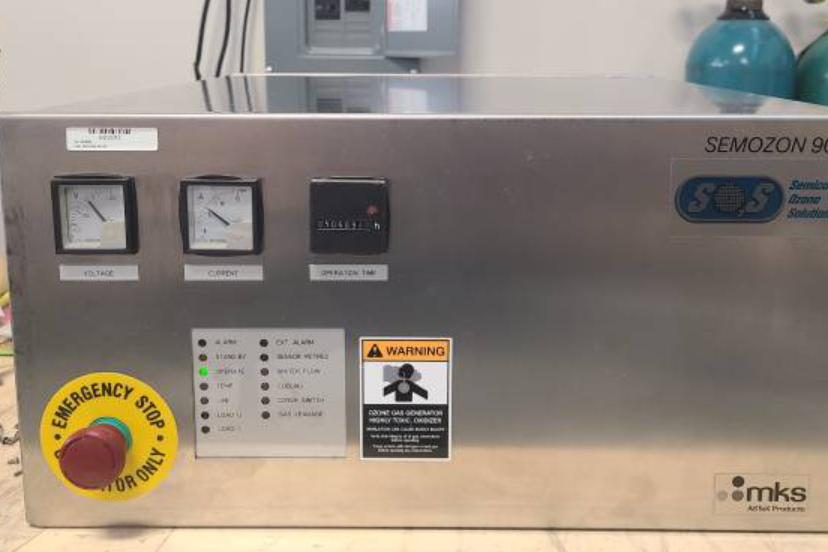

MKS AX系列與SMEOZON臭氧發生器維修指南

常見故障及現象

無臭氧輸出

客戶反饋臭氧發生器無輸出，設定功率 30%，但實際輸出功率僅 2%。這可能是由多種原因?qū)е?，例如電極盤模組電壓電流異常，無法有效產生臭氧；氣體過濾器堵塞，影響氣體流通，進而阻礙臭氧生成；電源和功率模塊損壞，不能為臭氧發生過程提供充足能量。

功率輸出異常

除了無輸出情況，有時臭氧發生器還會出現功率輸出不穩定，與設定值偏差較大。這可能暗示著內部電路存在故障，如接觸不良、元件性能下降等，影響了電能的穩定傳輸和轉換，導致臭氧生成功率異常。

設備報錯停機

MKS 臭氧發生器具備自我監測功能，當檢測到內部關鍵部件故障、氣體或水流參數超出正常范圍時，會觸發報警并停機。例如，當冷卻水路出現漏水，導致溫度傳感器檢測到異常高溫，設備會自動停機以保護內部精密元件。

拆機檢查步驟

檢測電極盤模組

使用專業的電壓電流表，檢測電極盤模組的輸入電壓和輸出電流。正常情況下，其電壓和電流應符合設備技術規格書中的參數范圍。若電壓過低或電流異常，可能是電極盤內部出現短路、斷路，或者連接線路松動、老化，需要進一步拆解電極盤模組進行細致檢查，查看電極表面是否有腐蝕、磨損跡象。

檢查氣體過濾器

拆卸氣體過濾器，觀察濾芯表面是否有大量雜質、灰塵堆積。若濾芯堵塞嚴重，需及時更換。同時，檢查過濾器外殼及連接管路是否有破損、漏氣情況，可通過涂抹肥皂水觀察是否有氣泡產生來判斷。若存在漏氣，會使進入臭氧發生腔的氣體量不足或氣體成分不純，影響臭氧生成效率和質量。

電源和功率模塊檢測

斷開電源連接，小心拆卸電源和功率模塊。首先直觀檢查電路板上的元件，如電容是否有鼓包、漏液現象，電阻是否有燒焦痕跡，芯片引腳是否有脫焊。然后使用萬用表檢測關鍵元件的電阻、電容值，與元件標稱值對比，判斷元件是否損壞。對于功率模塊中的功率管，還需使用專業的晶體管測試儀檢測其性能參數。

維修流程

更換損壞元器件

根據拆機檢查結果，確定損壞的元器件。對于如電容、電阻、功率管等常見元件，選擇符合原型號規格的優質替換件進行更換。在焊接新元件時，注意焊接溫度和時間，避免因過熱損壞電路板或新元件。對于較為復雜的芯片類元件，若無法確定其是否損壞，可使用專業的芯片檢測設備進行測試，必要時聯系廠家獲取技術支持或直接更換新的芯片模塊。

老化測試

在完成元器件更換后，將臭氧發生器安裝回測試平臺。按照設備正常工作流程，通入規定流量和純度的氣體，接通電源，設定不同功率和運行時間進行老化測試。在測試過程中，實時監測臭氧輸出濃度、功率消耗、設備溫度等參數，確保各項參數穩定且符合設備標準。老化測試時間一般不少于數小時，模擬設備在實際工作中的長時間運行狀態，以檢驗維修后的穩定性和可靠性。

整機性能調試

老化測試完成后，對臭氧發生器進行整機性能調試。根據實際使用需求，微調設備的控制參數，如氣體流量控制、功率調節等，使臭氧發生器在正常狀態下運行，達到高的臭氧生成效率和穩定的輸出性能。同時，再次檢查設備的各項報警功能是否正常，確保設備在后續使用中能及時發現并處理潛在問題。

維修注意事項

安全防護

維修人員必須佩戴專業的防護裝備，如絕緣手套、護目鏡等。由于臭氧發生器內部存在高壓電路，在拆機和檢測過程中，稍有不慎就可能發生觸電危險。同時，臭氧具有強氧化性和刺激性氣味，維修過程中若有臭氧泄漏，可能對呼吸道等造成傷害，因此維修工作應在通風良好的環境中進行。

遵循維修規范

嚴格按照 MKS 臭氧發生器的維修手冊進行操作，每個型號的臭氧發生器在結構設計、電路原理等方面可能存在差異，維修流程和技術要求也不盡相同。隨意更改維修步驟或使用不恰當?shù)木S修工具，可能導致設備進一步損壞，甚至引發安全事故。維修完成后，仔細檢查設備內部是否有遺留工具或雜物，確保設備內部整潔。

記錄維修過程

在維修過程中，詳細記錄檢查出的問題、更換的元器件型號和數量、維修時間等信息。這些記錄不僅有助于后續設備維護保養，還能為可能出現的再次故障提供參考依據，方便快速定位問題根源，提高維修效率。
